운영제어부
저궤도 위성-위성간 레이저 통신을 위한 위성단말기 PAT부의 PAT 조립체 운용제어 보드는 DSP를 탑재하여 외부의 탑재컴퓨터 및 단말제어기와 연동하여 PAT부를 운용‧제어하고 상태정보를 보고하는 역할을 수행
위성간 레이저 통신 PAT
(ISL : Inter Satellite Links)
구동신호발생기
19인치 표준랙에 장치되어 통합인터페이스보드와 PCIe Interface 연동하여 Windows GUI 연동제어
서보제어,모터구동부
방위각/고각 모터 및 FSM-1/FSM-2 구동제어
지상단말기 레이저 송수신 장치
4종 FSM(Fast Scan Mirror) 구동제어
위성간 레이더 통신 TSA
운영제어부
탑재컴퓨터로부터 항법정보 획득 및 PPS 신호 수신
단말제어반과 제어 및 상태 정보 연동
자체점검(BIT) 기능 보유
모터제어 보드와 전원 제어 및 상태 정보 연동
서보제어 보드와 PAT 제어 및 상태 정보 연동
수신광학조립체와 연동하여 시계, 파장 변환 모터 제어
상대위성 위치/속도 생성 알고리듬을 통해 지향명령
생성 후 서보제어 보드에 전달
주요 값을 비휘발성 메모리에 저장
서보제어부
운용제어보드와 통신 연동
관성센서(자이로), 각도센서(엔코더)로부터 데이터 획득
자체점검(BIT) 기능 보유
제어알고리즘을 통해 모터 전류명령 생성 후 모터구동 보드에 신호 전달
주요 값을 비휘발성 메모리에 저장
전원/모터구동부
서보제어 보드로부터 모터 전류 명령을 전달받아 모터 드라이브를 통해 방위각, 고각 BLDC 모터 제어
서보제어 보드로부터 모터 전류 명령을 전달받아 모터 드라이브를 통해 시계, 파장 변환 STEP 모터 제어
위성통신 SSPA (반도체 전력 증폭기)
Q BAND HPA
가용 주파수 대역 : 36 to 47GHz
가용 대역폭 : up to 5GHz
출력세기 : Up to 40dBm
RF In/Output IO : WR22 type
GaN or GaAs MMIC 기반
고방열 H-MIC 공정
온도 및 전류 감지 기능 보유
KA BAND HPA
가용 주파수 대역 : 25 to 31GHz
가용 대역폭 : up to 3GHz
출력세기 : Up to 43dBm
RF In/Output : WR28 type
GaN or GaAs MMIC 기반
고방열 H-MIC 공정
온도 및 전류 감지 기능 보유
위성통신SSPA (반도체 전력 증폭기)

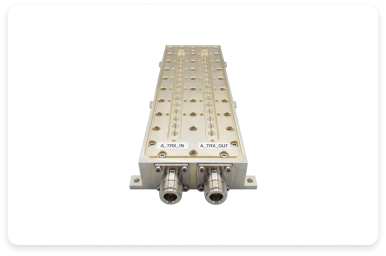

TX filter
Isolator
SSPA

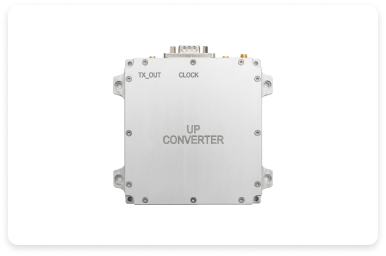

Up Converter
Down Converter

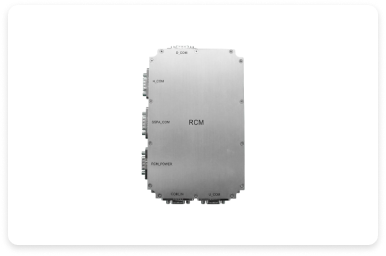

RCM(RF Control Module)
Humidity Sensor Module
EFM (EMC Filter Module)
RF Cable & Harness
RCU(RF Control Unit)
On Carrier type
Eutectic or Epoxy Die 본딩, Wire 본딩
저열팽창 고방열 소재
온도 모니터링 기능
저손실 전이구조 (microstrip line or WG transition)
GaN or GaAs MMIC 기반

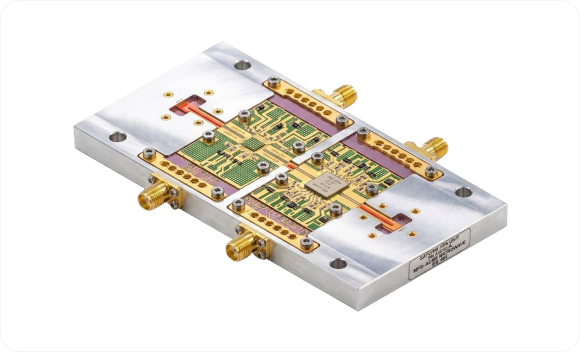

Board Pallet typ
Multi-Chip 집적화
송수신 절체 기능
다층기판 적용
전류 및 온도 감지 기능
Heat 스프레더 일체 타입
Module type
Ka : 입출력 2.92mm 또는 WR28 Interface 구조
Q : 입출력 2.4mm 또는 WR22 Interface 구조
Heat Sink 타입
전류 및 온도 감지 기능
결합구조 기능
RS232, RS422 통신 지원

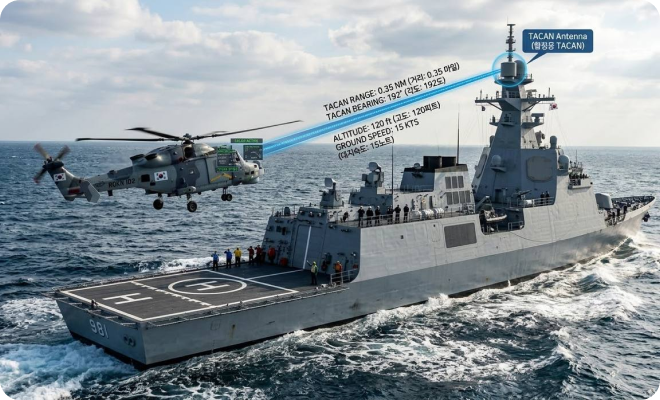

초소형 TACAN (Air to Air)
Beacon Anttena
Mathership에 탑재되어, 방위각에 따라 Beacon신호에
변조를 걸어 방위각 정보 송신
전원모듈 / 연동모듈 / Amp/Lna / 신호처리 및 변조 제어 모듈
전원모듈 / 연동모듈 / Amp/Lna :
전원제공 / M/C 연동 / 100W급 송수신
신호처리 및 변조 제어 모듈 :
TACAN 신호 처리 / 방위각, 거리 측정 알고리즘 구현 /
방위각 변조 제어
MUM-T 운용
소나 광전송 장치
광전송반
GTP 프레임에 소나 센서 신호를 실어 신호처리부로 광전송
센서 신호 수집반
소나 센서 신호를 전처리하여 다중화 프레임에 탑재
센서 신호 다중화반
다채널 소나 센서 신호를 다중화하고 GTP 프레임을 생성
L2 이더넷 스위치
(Ethernet Switch – Military Grade)
최신의 Gigabit Ethernet Switch Chip을 기반으로 하여, Military Grade를
만족하도록
신뢰성 및 내구성을 강화하여 개발된 16-Port 10/100/1000Mbps Managed Ethernet Switch
SNMP, QoS(Quality of Service), Class of Service, IGMP Snooping, LACP,
DHCP, VLAN,
Port Mirror, User Authentication 및 IP Security 기능 등을 내장하여 강력한 네트워크 관리 기능을 제공
TACAN 안테나 제어 모듈
ACM
안테나 주제어 보드
ADM15
TACAN 15Hz 변조 제어 보드
ADM135 *6
TACAN 135Hz 변조 제어 보드
ABB / SUB135*6
ABB : 마더보드 / SUB135*6 : ADM135 서브보드
TACAN Beacon
CSU 셀프
BEACON시스템을 유지관리하는 판넬 및 제어부
HAS 셀프
TACAN 신호를 12~15KW의 대출력으로 송수신
TRS 셀프
TACAN 신호를 수신하여, 정확한 타이밍에 대응 신호를 생성
PSU 셀프
시스템과 대출력 HPA의 전원을 제공
TACAN 질문기(Interrogate)
TACAN Interrogator 개발
항공기에 탑재되는 인터로게이터 모듈 개발.
TACAN 규격의 질문신호를 생성하고, 응답신호를
해석하여 현 위치의 방위각과 거리를 계산.
공항 착륙유도용 DME Beacon
항공기의 지리적 위치 식별 정보를 제공하는 체계로 ICAO Annex 10 및 국내 항행안전시설에 관한 규정을 만족
시스템은 항공기로부터 수신된 신호를 분석하고, 응답신호를 생성하는 Beacon과 송신신호를 공간상으로 방사 Antenna로 구성
